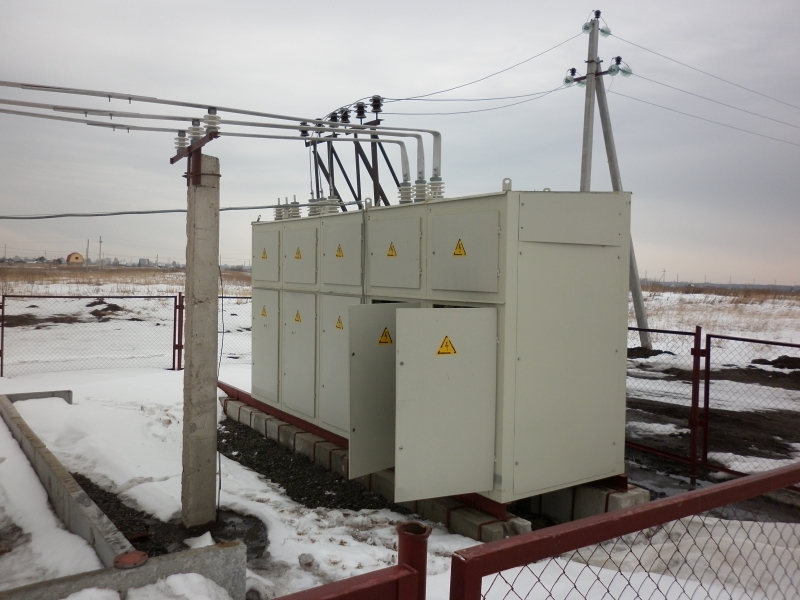

Комплектные распределительные устройства наружной установки КРУН применяются для установки в ОРУ 6-10 кВ ПС 35-110 кВ, а также служат для секционирования воздушных либо кабельных линий электропередачи напряжением 6-10 кВ.
Различают два типа КРУН:
-
КРУН СВЛ (пункт секционирования воздушных линий);
-
КРУН IV-10 либо КРН-10 (отходящая линия, ввод,ТСН,ТН)
Пункт секционирования КРУН СВЛ выполняет следующие функции:
-
Оперативные переключения в распределительной сети 6-10 кВ;
-
Автоматическое отключение поврежденного участка сети;
-
Автоматическое повторное включение линии (АПВ);
-
Организация учета потребления электроэнергии в высоковольтной сети;
-
Накопление и хранение информации о режимах сетей на основе микропроцессорных устройств защиты и учета электроэнергии
Камеры КРУ IV-10 в составе ОРУ 6-10 кВ трансформаторных подстанций ПС выполняют все вышеперечисленные функции, к тому же позволяют выполнить распределение электрической энергии на напряжении 6 либо 10 кВ.
Технические параметры КРУН:
Номинальное напряжение главных цепей, кВ | 6;10 |
Наибольшее рабочее напряжение, кВ | 7,2;12 |
Номинальный ток сборных шин, А | 630 |
Номинальная частота, Гц | 50 |
Ток электродинамической стойкости, кА | 32;50 |
Исполнение вводов-выводов КРУН СВЛ | воздух-вохдух, кабель-кабель, воздух -кабель, кабель-воздух |
Исполнение "вывода" КРУН IV-10 | кабель, воздух |
Тип высоковольтного коммутационного аппарата | BB/TEL-10 |
Тип блока защиты РЗиА | БЗП-01, БЗП-02 |
Защита от грозовых перенапряжений | ОПН, РВО |
Трансформаторы собственных нужд | ТМГ-25 кВА, либо ТМГ -40 кВА |
Вид обслуживания | Двухсторонний |
Учет электроэнергии (АСКУЭ) | Меркурий, СЭТ-4ТМ, ПСЧ-4ТМ |
Габаритные параметры: | |
КРУН-СВЛ, ДхШхВ, мм КРУН IV10 ДхШхВ, мм |
1900х1600х2490 (без порталов 10 кВ) 1000х1000х2500 (2400) |
Камеры КРУН изготавливаются согласно опросным листам, либо принципиальным однолинейным схемам.
Габаритные параметры КРУН могут корректироваться нами исходя из проектных решений либо пожеланий Заказчиков!
