Комплектные распределительные устройства (КРУ)

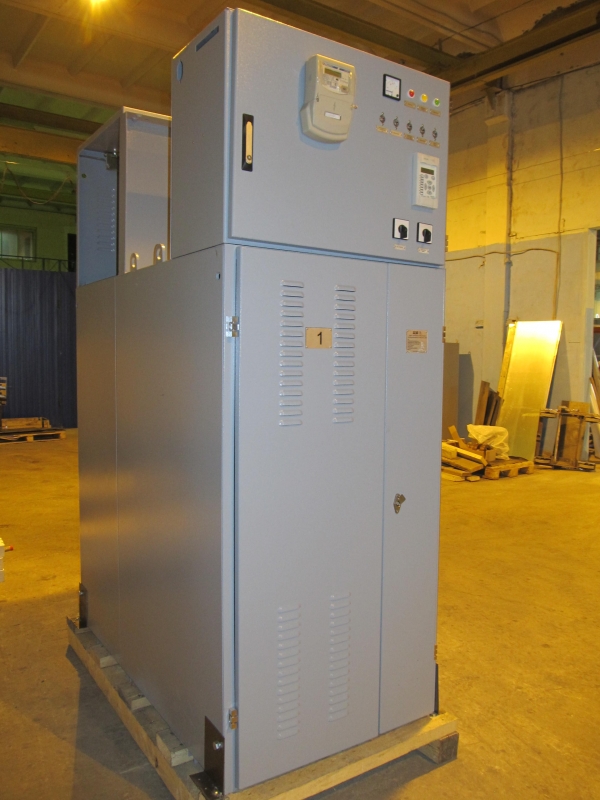

комплектные распределительные устройстваКомплектные распределительные устройства (КРУ) предназначены для работы в электрических установках трехфазного переменного тока частотой 50Гц, напряжением 6-10кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры КРУ устанавливаются преимущественно в ЗРУ (6)10 кВ ПС 110 -750 кВ, а также в РУ (6)10 кВ собственных нужд гидравлических, тепловых и атомных станций. Комплектно распределительные устройства (КРУ) производятся в виде набора отдельных или объединенных шкафов с коммутационными аппаратами, устройствами защиты и автоматики, измерительными приборами. Ниже приведены основные технические характеристики высоковольтных аппаратов входящих в состав  КРУ.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕР КРУ

Наименование параметра                               Значение параметра
Номинальное напряжение при частоте 50 Гц, кВ 6;10
Номинальный ток главных цепей при частоте 50 Гц, А 630,1000,1600,2000,2500,3150
Номинальный ток сборных шин при частоте 50 Гц, А 1000,1600,2000,2500,3150
Номинальный ток отключения встроенного в КРУ выключателя, кА 20,25, 31,5
Ток термической стойкости (трехсекундный ток), кА 20, 31,5
Ток электродинамической стойкости, кА                                                                                51,81
Номинальное напряжение вспомогательных цепей,В
                                                 постоянного тока
                                                 переменного тока

110,220
220
Тип высоковольтного коммутационного аппарата: BB/TEL-10, ВБЭ-10,ВВЭ-М-10, ВБ-10, Evolis, LF-1
Тип устройст защиты:  БЗП-02, Micom P121, УЗА, БМРЗ, ОРИН, Сириус, Sepam
 Габаритные параметры мм, ШхГхВ
               Камера КРУ 2-10М
               Камера КРУ К-26М
               Камера КРУ КМ-1М
               Камера КРУ К-104М
900;1350х1664х2350
900;1350х1245х2370
750;1125х1300х2150
750,1125х1150;1295;1465х2100



Большинству Заказчиков интересен вопрос по каким параметрам выбирать тот или иной тип КРУ?

Если речь идет о реконструкции (расширении) ЗРУ -10 кВ, то нужно знать тип существующих ячеек и иметь их план расположения внутри помещения. Поскольку габариты камер КРУ унифицированны, то наименование "соседних" камер позволит сделать правильный выбор. Также нужно знать вид оперативного тока (постоянный или переменный) и его напряжение (110В, 220В). Выбор коммутационного аппарата как правило делается в пользу "вакуума", поскольку безопасность и простота обслуживания не подвергаются сомнению. Производитель вакуумных выключателей (Таврида Электрик, Siemens, Астер Электро) выбирается как правило исходя из того, какие аппараты уже установлены в данном ЗРУ, что в свою очередь продиктовано возможностью замены вышедших из строя аппаратов.

Если ЗРУ проектируется с нуля то советуем опираться на технико-экономическое сравнение вариантов КРУ. По сути их стоимость на 80-90% будет зависеть от выбора производителя комплектующих входящих в состав камер, то есть от производителей  вакуумных выключателей, микропроцессорных блоков защит, приборов учета электроэнергии.

Если сделать выбор окажется для Вас сложной задачей, то вы всегда можете обратиться к специалистам нашей организации, которые ответят на все ваши вопросы!
