Комплектные трансформаторные подстанции (КТПН) предназначаются для приёма,
изменения и распределения электроэнергии (ЭЭ) трехфазного переменного тока напряжение которого составляет 6-10 кВ, а частота – 50 Гц.
КТПН, как правило, служат для электроснабжения дачных обществ, коттеджных поселков, промышленных и сельскохозяйственных объектов – сферы их применения будут рассмотрены более подробно ниже. По типу производства КТП делится на четыре основных вида:
Мачтовые КТПН от 16 до 250 кВА
Мачтовая КТП предназначена для внедрения, модификации и распределения электроэнергии трёхфазного переменного тока, напряжение которого составляет 6-10 кВ, а частота – 50 Гц, по 4-х и 5-проводной сети с нейтралью генератора/трансформатора, подключённой к заземляющей установке с напряжением 0,5/0,25 кВ. Данные трансформаторные подстанции принадлежат к открытому типу, означающему, что её оснащение устанавливается на строениях, площадка обслуживания которых находится на высоте. Также оборудование МТП находится на стойках опор воздушной линии электропередачи (опор ЛЭП).
Что касается сферы использования МТП, то это, как правило, посёлки коттеджного и дачного типа, а также объекты народного хозяйства в местностях с умеренным климатом.
Мачтовая трансформаторная подстанция ни в коем случае не применяется в обстановке, где присутствуют газы и пары, разъедающие металл и повреждающие изоляцию. К тому же, при монтаже устройств МТП следует избегать взрывоопасных мест, передвижных установок и поверхностей,
подверженных сильным колебаниям, ударам и вибрациям.
Нормальная эксплуатация МТП обеспечивается следующими условиями:
-
Высота монтажа над уровнем воды должна укладываться в предел одного километра.
-
Надлежащая относительная влажность воздуха – до восьмидесяти процентов при среднесуточной температуре +15%.
-
Температура окружающей среды в целом может варьироваться от - 40°С до + 40°С, допускается её нерегулярный спад до -45 °С.
-
В воздухе полностью отсутствует испарения и газы, вступающие в химические реакции с металлическими конструкциями, тем самым разрушая их, а также пыль с токопроводящими характеристиками.
Мачтовые ТП имеют степень защиты IP-44 (согласно ГОСТ-14254).
Киосковые от 100 до 1600 кВА

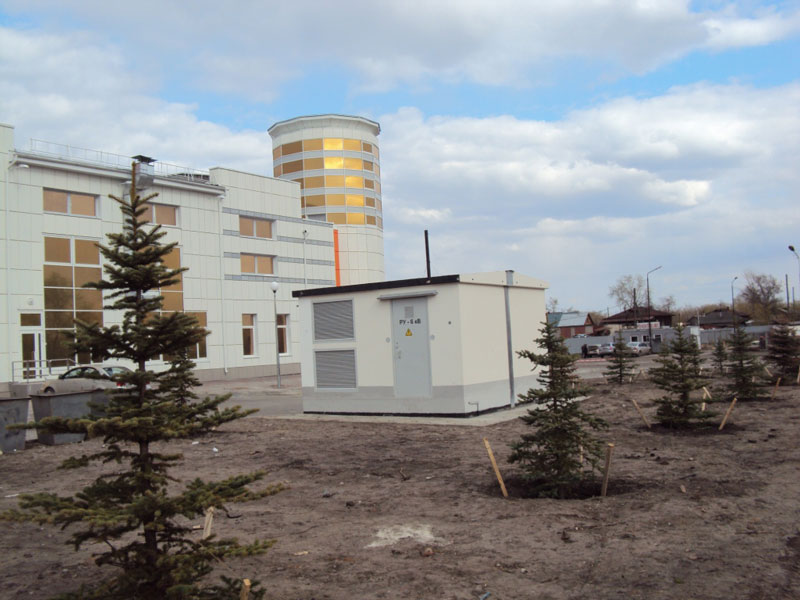

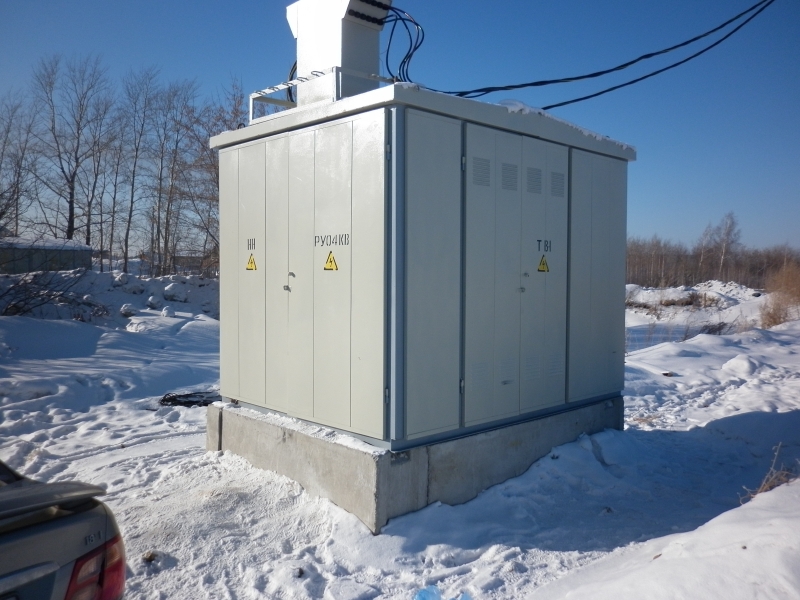

Подстанции киоскового типа (КТП) – это одно- или двухтрансформаторные конструкции внешней установки, устройство которых рассчитано на приём, транзит и генерацию электроэнергии трёхфазного переменного тока, напряжение которого составляет 6-10 кВ, а частота – 50 Гц, в электрическую энергию, имеющую напряжение 0,4 кВ. Они представляют собой сборносварочные строения из фасонного проката, армированного техномеханически. Основа КТП служит несущим каркасом, и поэтому выносит динамические воздействия разной степени тяжести. Окрашивают КТП с помощью технологии порошковой полимеризации.
Применяются КТП для обеспечения электроэнергией строительных, промышленных и сельскохозяйственных объектов, малых населённых пунктов, а также в горно-перерабатывающих и нефтегазодобывающих компаниях. КТП производятся сообразно всем нормам ГОСТ 14695-80, правилам устройства электроустановок, техническим условиям и сопровождаются всеми необходимыми документами.
Киосковые ТП не оснащены коридорами сервиса – обслуживание установки производится с внешней стороны. Все киоски конструкции помимо камеры силового трансформатора имеют ещё две стороны: ВН и НН.
В отсеке ВН КТП имеют защиту от воздушных перенапряжений и коротких замыканий между фазами. Отсек НН надёжно предохраняет как от перегруженности силового трансформатора, так и от коротких замыканий внутренней и внешней осветительной сети, линий с напряжением 0,4 кВ и отопительных схем. Вся защитная, коммутационная и прочая электротехническая аппаратура находится в низко- и высоковольтных отсеках на опорных устройствах.

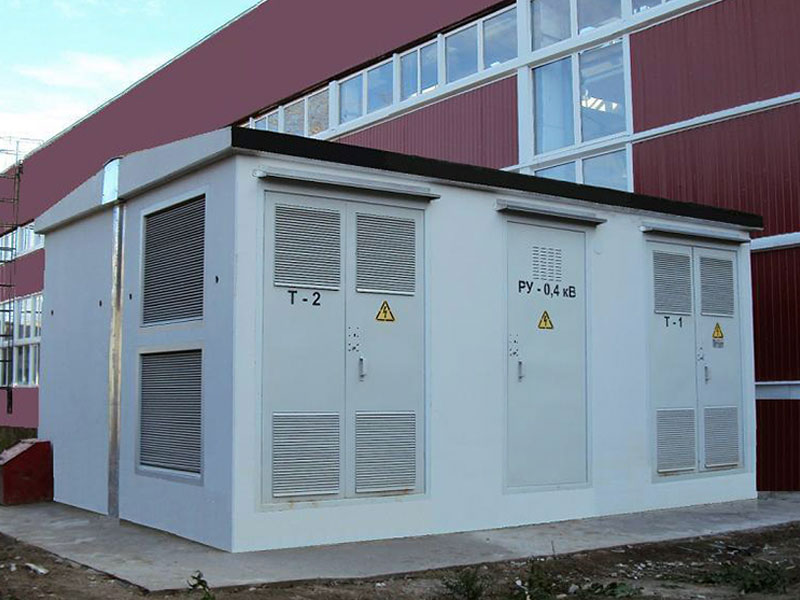

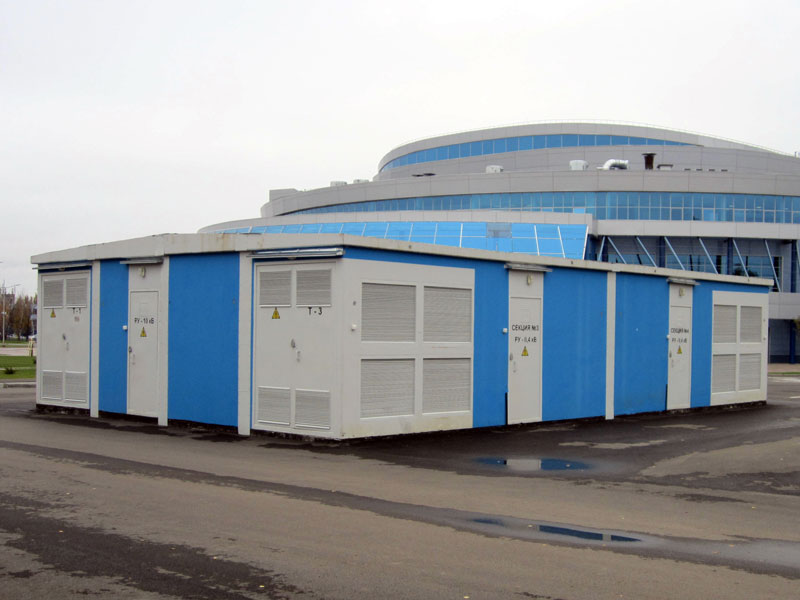

Комплектацию двухтрансформаторных подстанций составляют два киоска, располагающихся в метре друг от друга и связывающихся шинами в защитных оболочках с краёв высокого и низкого напряжения.
В роли оборудования, варьирующего параметры электроцепи, выступают автовыключатели, рубильники либо же те и другие в сочетании. Предоставляется учёт электрической энергии, также данная услуга выполняется на отходящих линиях – в зависимости от заказа.
Внутрицеховые КТП до 2500 кВА
Внутрицеховые ТП обладают мощностью до 2500 кВА и служат для рецепции электроэнергии трехфазного переменного тока, имеющего частоту 50 Гц и базисное напряжение 10 кВ с целью его модификации в 0,4 кВ и передачи пользователям.
Область применения данного вида кптн, как можно заметить из названия, цеховые помещения, а также объекты гражданского и промышленного использования.
Грамотная эксплуатация внутрицеховых ТП возможна в следующих условиях:
-
Место влияния климатических характеристик окружающей среды – исполнение У (умеренная макроклиматическая область) категории размещения З (использование в закрытых камерах, исключая такое целенаправленное моделирование температурного режима, как отопление и вентиляция).
-
От окружающей среды не должна исходить угроза взрыва, к тому же в ней не должно присутствовать токопроводящей пыли и едких газов и испарений в таких количествах, которые приводят в негодность металл и систему изоляции.
-
Высота монтажа над уровнем воды должна укладываться в предел одного километра.
-
Относительная влажность воздуха в допустимом размере – девяносто процентов при температуре 200°С.
Внутрицеховые ТП имеют в своём составе такие установки, как силовой трансформатор (ТМ, ТМГ, ТМЗ, ТМН, ТСН, ТСЗ, ТСЗГЛ, ТМФ, ТМПН, ТМПНГ, ТМЭ, ТМЭГ, ТМБГ, ТМОБ и прочие), а также два распределительных узла с обеих сторон: как высокого (ШВВ, КСО), так и низкого (ШНВ, ШНЛ, ЩО 70, ШНС).
На производственных площадках трансформаторы и распределительные узлы монтируют как в отдельные помещения, так и на открытых пространствах и закрытых отсеках. В случае сборки открытого типа токопроводящие части необходимо изолировать, а распределительные узлы устанавливают в надёжно предохраняемые либо закрытые шкафы.
Распределительный узел со стороны низшего напряжения (РУНН) представляет собой комплект шкафов: распределения низкого напряжения (ШНВ), секционного (ШНС) и шинопровода – соответственно, для двухтрансформаторных и двухрядных ктпн, отходящих линий (ШНВ), сигнализации и учёта. Это сварная металлическая конструкция, отграниченная сверху и с боковины съёмными пластинами из металла.
Узел ввода со стороны высшего напряжения (РУВН) исполняется в виде шкафа так называемого «глухого ввода». Здесь высоковольтные провода примыкают к самим выходам силового трансформатора. Дно шкафа имеет лузу для ввода проводов, имеющих сечение 3х150 мм², фиксируемых внутри скобами, которые подходят для любого диаметра. Второй вариант УВН – шкаф с рубильником, причём не обязательно с предохранителями. Кабели питания подсоединяются к статичным контактам отключения нагрузки через специальные шинные накладки. И, наконец, третья версия – шкаф с вакуумным коммутатором.
Виды КТП по исполнению
По исполнению ввода «высокого напряжения – 10 кВ» и ввода «низкого напряжения – 0,4 кВ» подстанции подразделяются на:
-
Воздух-воздух (СИП);
-
Воздух-кабель;
-
Кабель-кабель;
-
Кабель-воздух (СИП)
Выбор типа КПТН зависит от категории электрического оснащения объекта, которых насчитывается три, мощностью трансформатора, количеством и разрезом отходящих фидеров, а также, безусловно, факторами, которые влияют на цену.
Допустим, необходимо купить трансформаторную подстанцию для электроснабжения дачной территории. Поскольку потребитель относится к 3-й категории, подойдёт тупиковая однотрансформаторная подстанция от ста до шестисот тридцати кВА, с воздушным или кабельным высоковольтным вводом и воздушным выводом напряжением 0.4 кВ. Если мощность не превышает 100 кВА, то экономически выгодно установить мачтовую КТПН.
Принцип работы КТПН 630 выглядит следующим образом: в части высокого напряжения трансформатор совмещается с воздушными линиями напряжением 10 кВ с помощью разъединителя, встраиваемого в цепь основной подпитки, и предохранителей. Что касается линии 0,23/0,4 кВ, то она подключается к щитам с помощью имеющихся в наборе КТПН-630 автовыключателей. Ввод линий с обеих сторон на трансформаторную подстанцию бывает воздушным и кабельным, что рассчитано на блокировку, позволяющую провести техобслуживание.
Основное достоинство КТПН-630 заключается в симбиозе приемлемой цены и надлежащего качества, а также конвейерный метод производства, оставляющий время на работу с индивидуальными заказами. Купить данную трансформаторную подстанцию следует в первую очередь для электроснабжения предприятий химической, электронной, машиностроительной и нефтеперерабатывающей промышленности.
В случае оснащения электрическим снабжением потребителя со 2-й категорией надёжности, то необходимо устанавливать 2-х трансформаторные подстанции в металлической оболочке разной степени утепления. Как правило, купить такую трансформаторную подстанцию целесообразно для электроснабжения жилых, социальных и медицинских объектов, а также индустриальных предприятий.
Разобравшись с необходимым типом подстанции, заполните для соблюдения формальной части опросный лист на комплектную трансформаторную подстанцию и вышлите его на электронный адрес либо факс нашей компании. Мы рекомендуем Вам передать нам однолинейную схему КТПН, присутствующую в составе проекта по обеспечению электричеством того или иного комплекса.
Если же проект не заказан, сотрудники нашей фирмы готовы прийти Вам на помощь и составить схему работ, провести их и договориться обо всех моментах с нужными инстанциями.
