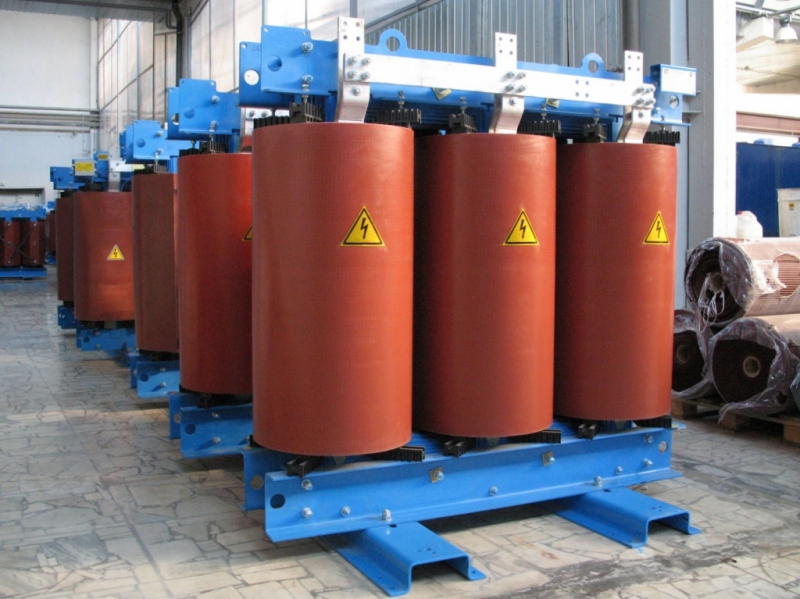

ТСЛ сухие трансформаторы с литой изоляцией

Сухие трансформаторы с литой изоляцией (ТСЛ) мощностью 25-3150кВА классом напряжения 6(10)/0,4 кВ  полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

1.1 Преимущества - установка во встроенные подстанции

     - пожаробезопасность: в качестве диэлектрика используется огнестойкая, самогасящаяся смола;

     - экологическая чистота: не выделяют вредных веществ во время пожара, отсутствует проблема выброса масла;

     - пониженный уровень шума;

     - устойчивость к воздействию пыли, влаги и плесений;

     - минимальные эксплуатационные затраты.

1.2 Конструктивные особенности

Магнитный сердечник изготавливается из тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием. Современная технология нарезки металла и сборки элементов step-lap обеспечивает малые потери холостого хода и приводит к снижению уровня шума.

Обмотки НН производятся из алюминиевого/медного провода (до 160кВА) или алюминиевой/медной ленты (от 250кВА). Обмотки пропитываются смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.

Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400кВА) или алюминиевой/медной ленты (от 630кВА). Внутренняя и внешняя поверхности обмотки покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителами.

Применяемые наполнители обеспечивают требуемые показатели термической и механической прочности (коэффициент термического расширения, твердость, упругость), а также необходимые противопожарные свойства (огнестойкость, способность ксамогашению).

1.3 Условия эксплуатации

Трансформаторы ТСЛ - устанавливаются в сухих неотапливаемых помещениях. Трансформаторы ТСЛ стандартного исполнения (климатической категории УЗ) предназначены для эксплуатации при температуре окружающего воздуха от -25°C до +40°С, морозостойкие (климатическое исполнение УХЛЗ) - при температуре окружающего воздуха от -60°С до +40°С. В помещении должна быть обеспечена естественная или принудительная вентиляция для эффективного отвода тепла, выделяющегося при работе трансформатора. Также для обеспечения охлаждения трансформатора его необходимо устанавливать на колесо или поднимать на высоту, равную высоте колес.

Рекомендуемое расстояние от обмоток трасформаторов до стен или других заземленных конструкций - 300 мм.

Подводящие кабели и шины должны быть закреплены во избежание возникновения механических напряжений на зажимах высокго и низкого напряжения.
