1.1 Назначение

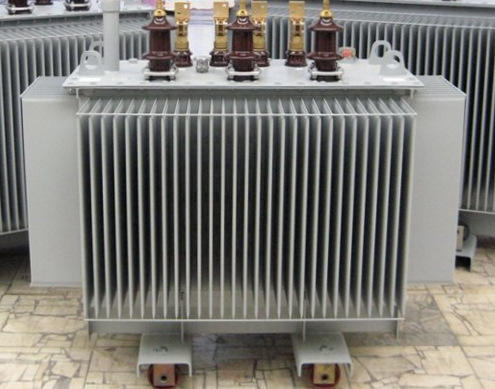

Трансформаторы серии ТМ, ТМГ мощностью 16-2500 кВА, классом напряжения 6-10-20/0,4 кВ изготавливаются в гофробаке, заполненном дегазированным маслом в вакуумной камере. Гофрированные баки обеспечивают необходимую поверхность охлаждения, без применения съемных охладителей.
В трансформаторах ТМГ используются герметичные баки без расширителя. Отсутствие расширителя исключает контакт масла с окружающей средой, предотвращая тем самым процессы увлажнения, окисления и шламообразования. Благодаря этому масло не меняет своих диэлектрических свойств в течение всего срока службы.
Регулирование напряжения осуществляется переключателем типа ПБВ ( переключение без возбуждения) в ручном режиме при снятой нагрузке и напряжении, путем переключения ответвлений обмотки ВН.
1.2 Преимущества
Преимуществами масляных герметичных трансформаторов являются:
- компактность;
- экономичность;
- улучшенные технические характеристики;
- устойчивость к перегрузкам;
- минимальные эксплуатационные затраты;
- безопасность.
Масляные герметичные трансформаторы разработаны специально для энергоемких потребителей крупных городов. Отлтчаются компактными размерами и большой степенью надежности. ТМГ станут отличным решением для реконструируемых подстанций и вновь возводимых энергообъектов.
1.3 Конструктивные особенности

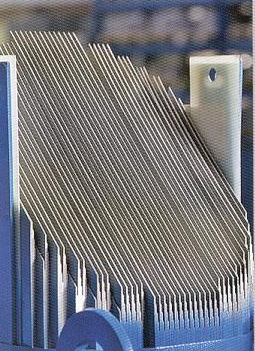

Магнитопровод трансформатора собирается из пластин холоднокатаной электротехнической стали по схеме шихтовки step-lap. На сегодняшний день это самая прогрессивная технология изготовления магнитопровода трансформаторов. Использование качественной стали (марка Э3409,Э3410,Э3411) для изготовления магнитопровода приводит к уменьшению потерь холостого хода и снижению уровня шума трансформатора.
Обмотки ВН - многослойные, цилиндрические, изготавливаются из медного/ алюминиевого провода с бумажной или эмалевой изоляцией. Конусообразная технология укладки межслойной изоляции увеличивает прочность изоляции, а следовательно, и срок службы трансформатора.
Обмотки НН - изготавливаются из медного/алюминиевого провода (до 250 кВА) и алюминиевой/медной ленты (свыше 250 кВА). Применение ленты позволяет примерно на 10% уменьшить аксиальные напряжения, возникающие при коротких замыканиях. К преимуществам обмоток, изготовленных из ленты, также следует отнести высокую динамическую стойкость к токам короткого замыкания, существенное упрощение конструкции охлаждающих каналов, более равномерное распределение тепла вдоль обмотки, равномерное распределение плотности тока вдоль обмотки, незначительная разность потенциалов между соседними витками.
Отводы обмоток НН - шины или провода прямоугольного сечения.
Гофробак трансформатора выполняется из высококачественной стали ( стальной лист толщиной 1,2 мм) с применением автоматического способа сварки швов гофростенок на работизированной установке фирмы Motoman. В конструкции бака предусмотрена пробка для слива масла. Все баки проходят опрессовку- выдерживаются под давлением в течение 12 часов.
Активная часть крепится к крышке трансформатора, что позволяет быстро установить или извлечь ее из бака без снятия вводов ВН и НН.
Уплотнительные прокладки изготавливаются из композитного материала "резинопробка", который имеет больший срок службы, чем аналогичные резиновын элементы, особенно при отрицательных температурах.
Конструкция переключателя обеспечивает четкую фиксацию ступеней регулирования напряжения, что исключает промежуточные положения переключателя.
Устройство катков и лап позволяет перемещать трансформатор как в продольном, так и в поперечном направлениях.
Заземление выполняется с обеих сторон трансформатора.
Трансформаторы заполняются очищенным дегазированным трансформаторным маслом (под вакуумом), имеющим пробивное напряжение в стандартном разряднике не менее 45 кВ.
