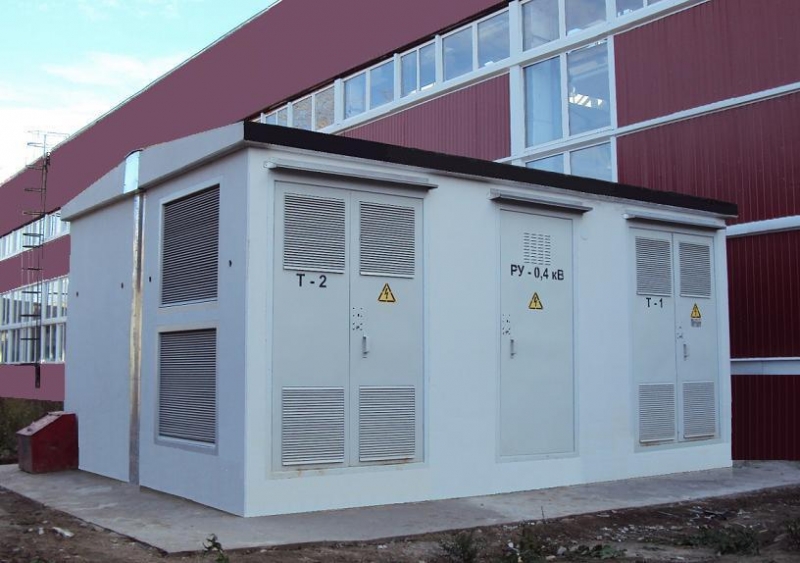

Блочная двухтрансформаторная комплектная подстанция (2БКТП) – это основа обеспечения электроэнергией городских и промышленных сетей. Они применяют, перерабатывают и распределяют электроэнергию трехфазного переменного тока,
напряжение которого составляет 6-10 кВ, а частота – 50 Гц. 2БКТП используются для снабжения электричеством таких индивидуальных и общественных объектов, как зоны частной застройки и коттеджных поселений, а также жилищно-коммунальных и производственных территорий.
Оснащение необходимых точек электроэнергией происходит на напряжении 0,4 кВ благодаря ответвляющимся от 2БКТП кабельных линий. В набор 2БКТП входят, в зависимости от конкретизации заказа, «масляный» или «сухой» трансформатор, снабжённый двумя обмотками, не связанными гальванически.
Для продуктивного функционирования 2БКТП в бетонной оболочке необходимы следующие условия:
-
Процент относительной влажности воздуха снаружи, доходящий до ста.
-
Высота монтажа над уровнем воды должна укладываться в предел одного километра.
-
Температурный режим может варьироваться от -40 (-60)°С до +40°С.
-
Гарантированная защита от пожаров и взрывов той территории, на которой будет производиться установка блочной подстанции, отсутствие в её пределах токопроводящей пыли, а также газов и паров, разрушающих структуру металлов и выводящих из строя механизм изоляции.
-
Температура окружающей среды при хранении блочных ТП должна умещаться в диапазон от -60°С до +40°С.
Комплектация 2БКТП включает в себя распределительные устройства с низким напряжением; шинные и кабельные сбойки; щиты учёта, источника бесперебойного питания (ЩИБП), собственных нужд (ЩСН), воздушную/элегазовую (из шестифтористой серы) изоляцию КРУ, а также силовые трансформаторы с различными видами изоляции, применяемые с глухозаземлённой нейтралью в части низшего напряжения.
